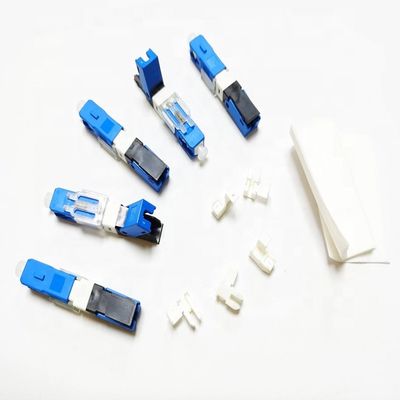

اتصالات فیبر نوری پلاستیکی FTTH ، اتصالات فیبر نوری اتصال سریع 2 * 3 میلی متر
جزئیات محصول
| نام محصول: | فیبر نوری SC UPC اتصال سریع | رنگ: | آبی |
|---|---|---|---|
| کاربرد: | FTTH FTTB FTTX شبکه | برگشت ضرر: | d50dB |
| گم شدن درج: | d 0.3dB | ||
| برجسته کردن |
اتصالات فیبر نوری پلاستیکی 2 * 3 میلی متر,اتصالات فیبر نوری اتصال سریع 2 * 3 میلی متر,اتصالات فیبر نوری اتصال سریع |
||
توضیحات محصول

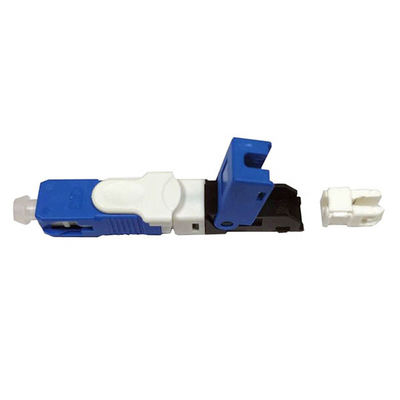

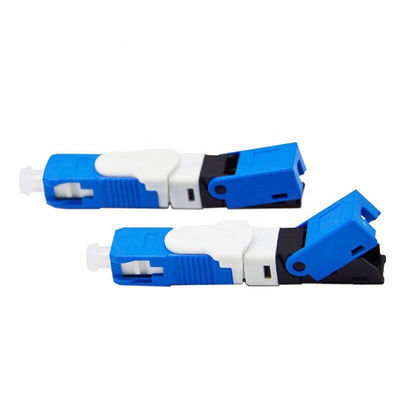

ESC250D SC UPC اتصال سریع فیبر اتصال سریع
توضیحات محصول
اتصال دهنده سریع (اتصال مونتاژ فیلد یا اتصال فیبر ختم شده با فیلد ، اتصال سریع فیبر مونتاژ) یک اتصال دهنده فیبر نوری قابل نصب در میدان است که به هیچ اپوکسی و بدون پرداخت نیاز ندارد.طراحی منحصر به فرد بدنه اتصال مکانیکی اختراع شده دارای یک مقاله خرد فیبر در کارخانه و یک فرول سرامیک از قبل جلا داده شده است.با استفاده از این مونتاژ در محل
اتصال نوری ، بهبود انعطاف پذیری در طراحی سیم کشی نوری و همچنین کاهش زمان مورد نیاز برای خاتمه فیبر امکان پذیر است.سری Fast connector در حال حاضر یک راه حل محبوب برای سیم کشی نوری در داخل ساختمان و کف برای برنامه های LAN و دوربین مداربسته و FTTH است.
سمشخصات
| نام | مشخصات |
| نوع فیبر | حالت تک یا چند حالت |
| مناسب برای | داخل سالن یا فضای باز FTTH |
| قطر کابل | 2 * 3 میلی متر |
| قطر هسته سرمیک | 2.499 ± 0.002 میلی متر |
| هم مرکز بودن هسته سرامیک | ≤0.5um |
| مواد قطعات پلاستیکی | PBT (بدن اصلی) ؛PEI (هسته داخلی) ؛ کلاهک گرد و غبار (PE) |
| مواد بهاری | 304 |
صورت انتهایی درج شد
1. روش بازرسی چهره پایان پلاگین: 400 # ابزار بازرسی پایان آزمون 100.
2. نقشه طرح منطقه ای.
3. پایان صورت مورد نیاز است.
| نقص منطقه | منطقه A (0 ~ 25um) |
منطقه B (25 ~ 125um) |
منطقه C (125 ~ 250um) |
| خراشیدن | یک خراش بیش از هسته فیبر و عرض fiber1m اجازه ندهید | اجازه دهید دو خراش و عرض um2um وجود داشته باشد | پنج خراش و عرض 2 ≤ مجاز است |
| لکه | به یک لکه بیش از هسته فیبر و قطر 1m اجازه ندهید | اجازه دهید دو نقطه و قطر ≤2um داشته باشید | اجازه دهید دو لکه و قطر آن Al 5um باشد |
| پیشبند | بین ناحیه B و ناحیه C ، اجازه دهید یک پیش بند با عرض دیافراگم کمتر از 5um باشد ؛ و طول پیش بند کمتر از 30٪ از محیط انتهای فیبر |
||
صورت انتهای هسته را 3D قرار دهید
| رایانه شخصی | UPC | |
| ارتفاع فیبر (nm) | -100 ~ + 50 | -100 ~ + 50 |
| انحنای شعاع (میلی متر) | 5 ~ 12 | 10 ~ 25 |
| افست افکس (هوم) | ≤50 | |
| خطای زاویه (°) | 0.3 پوند | |
طول برش الیاف
پیوست یک ، آزمایش محیطی
| پروژه | شرایط آزمایشی | فهرست مطالب | نسبت نظارت |
| درجه حرارت بالا | 85 ℃ ، 96 ساعت | ΔIL ≤ 0.2dB | نظارت تصادفی از 5 قطعه WIP |
| دمای پایین | -25 ℃ ، 96H | ΔIL ≤ 0.2dB | |
| حلقه | -25 ~ + 85 ℃ ، 3.5H / چرخه ، حلقه 40 بار | ΔIL ≤ 0.2dB | |
| گرم و مرطوب | 110 ℃ ، 90 R RH ، 2 فشار جوی ، 96H | ΔIL ≤ 0.2dB | |
| غوطه وری | 43 درجه سانتیگراد ، PH5.5،168H | ΔIL ≤ 0.2dB |
ضمیمه دو ، آزمون مکانیکی
| پروژه | شرایط آزمایشی | فهرست مطالب | نسبت نظارت |
| حمله کردن | 1.8 متر ، سه محوری ، 8 بار / محوری | ΔIL≤0.2dB | نظارت تصادفی WIP 5pc |
| لرزش | 10 تا 50 هرتز ، 45 بار در دقیقه ، دامنه 0.75 میلی متر ، سه محوری.هر 30 دقیقه محوری | ΔIL≤0.2dB | |
| معکوس | ماشین فاصله 20 تا 28 سانتی متر ، + 180 درجه ، 6 ثانیه / بار ، 25 بار | ΔIL≤0.2dB | |
| کششی | فاصله از شاخه 20 تا 28 سانتی متر است ، 1 دقیقه و بار 50N است |
ΔIL≤0.2dB |
نکات برجسته محصول
