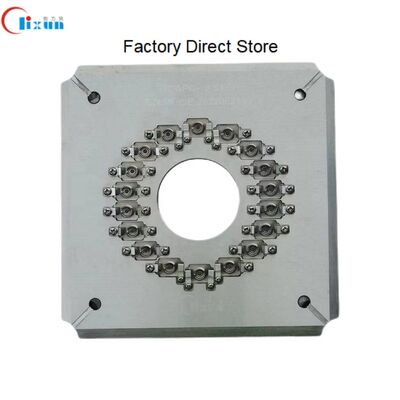

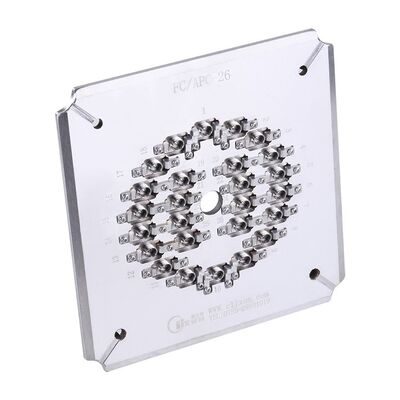

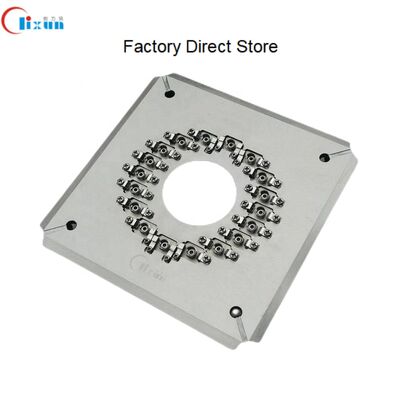

فولاد ضد زنگ 26 پورت FC APC پولیشینگ تکیه برای فیبر نوری پولیشینگ Jig با کارایی بالا
جزئیات محصول
| وزن خالص: | 1.3 کیلوگرم | ابعاد: | 174*174*26 میلی متر |
|---|---|---|---|
| مواد: | فولاد ضد زنگ | نوع رابط: | رابط FC APC |
| وزن ناخالص: | 1.5 کیلوگرم | ابعاد بسته بندی: | 220*220*100 میلی متر |
| تعداد فیبر: | 26 | قطر: | 2.5 میلی متر |
| ظرفیت: | 26 موقعیت | از دست دادن درج: | 0.20db |
| ضرر برگشتی: | ≥60dB (PC) | شعاع انحنا: | 5-12 میلی متر |
| افست آپکس: | 0-50 میکرومتر | ارتفاع فیبر: | -100~+50μm |
| زاویه: | 8.00+/-0.50 درجه | ||
| برجسته کردن |
دستگاه پولیش استیل ضد زنگ,جیگ پولیش 26 پورت FC APC,جیگ پولیش فیبر نوری با راندمان بالا,26 Port FC APC Polishing Jig,High Efficiency Fiber Optic Polishing Jig |
||
توضیحات محصول
- به طور خاص برای کانکتورهای FC/APC طراحی شده است
- تعویض آسان جیگ با کار ساده و انعطاف پذیر
- بهره وری بالا: 18، 26 یا 36 کانکتور در هر چرخه را پولیش می کند
- بهره وری اولین گذر برای کیفیت صفحه نهایی به 98٪ و 100٪ می رسد
- ساختار IPC با فشرده سازی مستقل برای هر کانکتور
- نرخ عبور با تداخل ≥98٪ (معمولا 100٪ بر اساس استانداردهای IEC)
- از دست دادن بازگشت APC ≥60dB، از دست دادن ورودی ≤0.20dB (معمول)
- لوازم جانبی قابل تعویض طول عمر خدمات را به طور قابل توجهی افزایش می دهد
| مدل | FC-APC-18 | FC-APC-26 | FC-APC-36 |
|---|---|---|---|
| برند | CLX | CLX | CLX |
| نوع کانکتور | FC APC | FC APC | FC APC |
| صورت پایانی | APC | APC | APC |
| قطر قفل | 2.5 میلی متر | 2.5 میلی متر | 2.5 میلی متر |
| ظرفیت | 18 موقعیت | ۲۶ موقعیت | 36 موقعیت |
| از دست دادن ورودی | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| بازده از دست دادن | ≥60dB (PC) | ≥60dB (PC) | ≥60dB (PC) |
| درخواست | اتصال کننده های FC APC گردآوری شده برای پولیش | ||
| مواد | فولاد ضد زنگ | ||
| ابعاد (L*W*H) | 174*174*26 میلی متر | ||
| وزن خالص / وزن ناخالص | 1.5 کیلوگرم / 2.0 کیلوگرم | ||
| ماشین آلات مناسب | ماشین پولیش CLX-02E، ماشین پولیش Seikoh Giken SFP-550 و ماشین های مشابه | ||
| نوع کانکتور | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| از دست دادن ورودی | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| بازده از دست دادن | ≥55dB | ≥60dB | ≥30dB |
| پارامتر | معیارهای UPC | معیارهای APC |
|---|---|---|
| شعاع خم | 5 تا 25 میلی متر | 5 تا 12 میلی متر |
| آفست اوج | 0-50μm | 0-50μm |
| ارتفاع فیبر | -100~+50μm | -100~+50μm |
| زاویه | n/a | 8.00+/-0.50° |
نکات برجسته محصول
جک پولیش 26 پورت FC APC با ساختار فولادی ضد زنگ. طراحی با راندمان بالا تا 26 کانکتور را در هر چرخه با بازده گذر اول 98 تا 100 درصد صیقل می دهد. دارای اجزای قابل تعویض، تلفات برگشتی ≥60dB و گارانتی 1 ساله. گزینه های سفارشی موجود است.
