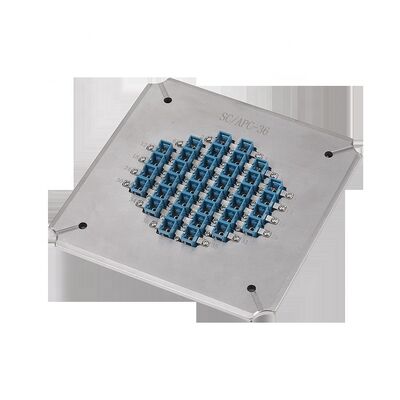

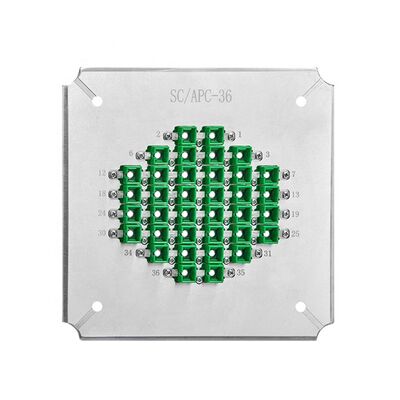

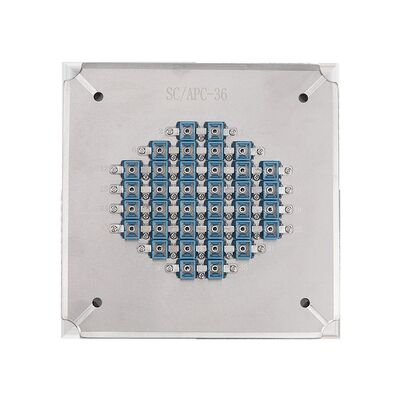

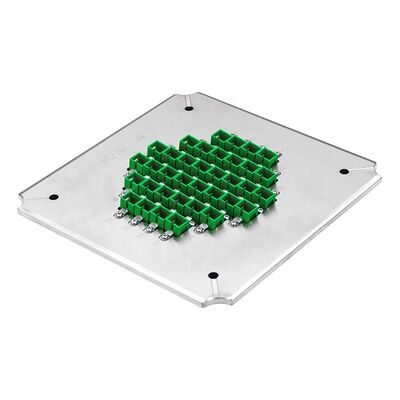

36 موقعیت های فیبر نوری پولیشینگ جیگ با فولاد ضد زنگ سخت S2316 برای APC از دست دادن بازگشت ≥60dB
جزئیات محصول
| تایپ کنید: | دستگاه پولیش فیبر نوری | مواد: | فولاد ضد زنگ سخت شده 2316 |
|---|---|---|---|
| نوع رابط: | اتصال SC APC | اندازه: | 174*174*26 میلی متر |
| قطر: | 2.50 میلی متر | وزن خالص: | 1.5 کیلوگرم |
| وزن ناخالص: | 2.0 کیلوگرم | تعداد فیبر: | 36 موقعیت |
| از دست دادن درج: | 0.20db | ضرر برگشتی: | ≥60dB (APC) |
| پایان چهره: | APC | ظرفیت: | 36 موقعیت |
| شعاع انحنا: | 5-12 میلی متر | افست آپکس: | 0-50 میکرومتر |
| ارتفاع فیبر: | -100~+50μm | ||
| برجسته کردن |
دستگاه پولیش 36 موقعیت,جک پولیش فیبر نوری از جنس استنلس استیل سخت شده S2316,APC Return Loss ≥60dB Fiber Polishing Place,Hardened Stainless Steel S2316 Fiber Optic Polishing Jig,APC Return Loss ≥60dB Fiber Polishing Plate |
||
توضیحات محصول
فابریکهای پولیش فیبر با ثبات بالا با کیفیت سطح عالی، ساخته شده از فولاد سخت شده S2316 برای طول عمر طولانی. سازگار با SC، FC، ST،انواع کانکتور LC و قابل تنظیم بر اساس نیازهای مشتری.
- طراحی شده برای کانکتورهای SC/APC با مکانیسم تغییر آسان جیگ
- کارایی بالا: تا 36 کانکتور را در یک چرخه پولیش می کند
- بهره وری از اولین گذر برای کیفیت صفحه نهایی به 98-100٪ می رسد

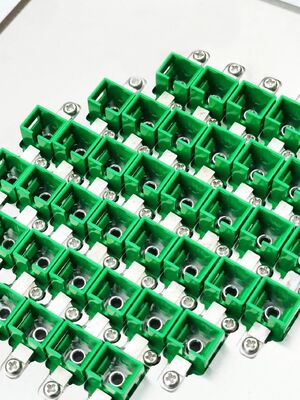

- ساختار IPC با فشرده سازی مستقل برای هر کانکتور
- از دست دادن بازگشت APC ≥60dB، از دست دادن ورودی ≤0.20dB (معمول)
- لوازم جانبی قابل تعویض برای افزایش عمر
| مدل | SC-UPC-24 | SC-APC-26 | SC-APC-36 |
|---|---|---|---|
| برند | CLX | CLX | CLX |
| نوع کانکتور | SC UPC | SC APC | SC APC |
| صورت پایانی | UPC | APC | APC |
| قطر قفل | 2.5 میلی متر | 2.5 میلی متر | 2.5 میلی متر |
| ظرفیت | ۲۴ موقعیت | ۲۶ موقعیت | 36 موقعیت |
| از دست دادن ورودی | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| بازده از دست دادن | ≥50dB (UPC) | ≥60dB (APC) | ≥60dB (APC) |
| مواد | فولاد ضد زنگ S136 | ||
| ابعاد (L*W*H) | 174*174*26 میلی متر | ||
| وزن | 1.5 کیلوگرم خالص / 2.0 کیلوگرم ناخالص | ||
| ماشین آلات مناسب | ماشین پولیش CLX-02E، ماشین پولیش Seikoh Giken SFP-550 و ماشین های مشابه | ||
در 24، 32 و 36 موقعیت پیکربندی برای کانکتورهای FC / PC با همان استانداردهای ساخت و کار با کیفیت بالا در دسترس است.
| مدل | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| نوع کانکتور | FC PC | FC PC | FC PC |
| صورت پایانی | PC | PC | PC |
| بازده از دست دادن | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
پاکسازی سطح نهایی با کیفیت بالا بدون لکه های سفید یا خراش، لبه های فیبر به وضوح قابل مشاهده.
| نوع کانکتور | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| از دست دادن ورودی | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| بازده از دست دادن | ≥55dB | ≥60dB | ≥30dB |
| پارامتر | معیارهای UPC | معیارهای APC |
|---|---|---|
| شعاع خم | 5 تا 25 میلی متر | 5 تا 12 میلی متر |
| آفست اوج | 0-50μm | 0-50μm |
| ارتفاع فیبر | -100~+50μm | -100~+50μm |
| زاویه | n/a | 8.00+/-0.50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd در سال ۲۰۱۰ به عنوان یک شرکت تجهیزات ارتباطات نوری با ادغام تحقیق و توسعه، تولید،خدمات پس از فروش و خدمات فنی.
نکات برجسته محصول
جیگ پولیش SC APC با کارایی بالا 36 کانکتور را در هر چرخه پولیش می دهد. دارای فولاد سخت شده S2316 برای دوام، ساختار IPC برای عملکرد 98% + و دستیابی به تلفات برگشتی ≥60dB و تلفات درج ≤0.20dB. گارانتی 1 ساله.
