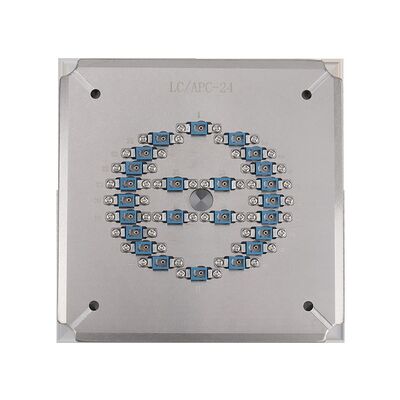

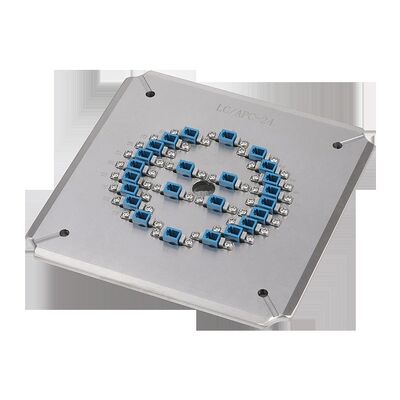

LC APC یونیورسال 24 موقعیت پولیشینگ فکسچر با فولاد ضد زنگ S136 برای پولیش فیبر نوری با کارایی بالا
جزئیات محصول
| نوع رابط: | کانکتور LC APC | وزن ناخالص: | 2 کیلوگرم |
|---|---|---|---|
| ابعاد بسته بندی: | 220*220*100 میلی متر | حداکثر ظرفیت: | 24 موقعیت برای اتصالات LC APC |
| ابعاد: | 174*174*26 میلی متر | مواد: | فولاد ضد زنگ S136 |
| قطر: | 1.25 میلی متر | از دست دادن درج: | 0.20db |
| ضرر برگشتی: | ≥60dB (UPC) | وزن خالص: | 1.3 کیلوگرم |
| شعاع انحنا: | 5-25 میلی متر (UPC)، 5-12 میلی متر (APC) | افست آپکس: | 0-50 میکرومتر |
| ارتفاع فیبر: | -100~+50μm | زاویه: | 8.00+/-0.50 درجه (APC) |
| بازده پاس اول: | 98٪ تا 100٪ | ||
| برجسته کردن |
دستگاه پولیش 24 موقعیت,جک پولیش فیبر نوری از جنس استنلس استیل S136,نگهدارنده پولیش LC APC با کارایی بالا,Stainless Steel S136 Fiber Optic Polishing Jig,High efficiency LC APC Polishing Holder |
||
توضیحات محصول
این قاب / جیگ پولیش فیبر با ثبات بالا کیفیت سطحی استثنایی را برای کانکتورهای LC APC ارائه می دهد.این ابزار دقیق می تواند برای SC سفارشی شود، FC، ST، LC و سایر انواع کانکتورها بر اساس نیازهای مشتری.
- که به طور خاص برای کانکتورهای LC/APC طراحی شده اند
- تغییر آسان با کار ساده و انعطاف پذیر
- کارایی بالا: تا 24، 36 یا 48 کانکتور در یک چرخه را پولیش می کند
- بهره وری اولین گذر برای کیفیت صفحه نهایی به 98٪ و 100٪ می رسد
- ساختار IPC با فشرده سازی مستقل برای هر کانکتور
- نرخ عبور تداخل ≥98٪ (معمولا 100٪، بر اساس استانداردهای IEC)
- عملکرد: از دست دادن بازگشت APC ≥60dB، از دست دادن بازگشت UPC ≥55dB، از دست دادن ورودی ≤0.20dB (معمول)
- لوازم جانبی قابل تعویض برای افزایش عمر
- ساختمانی از فولاد سخت شده با کیفیت بالا

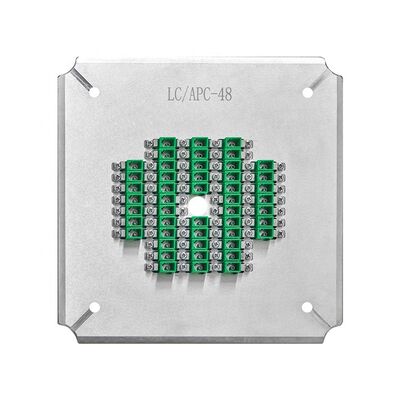

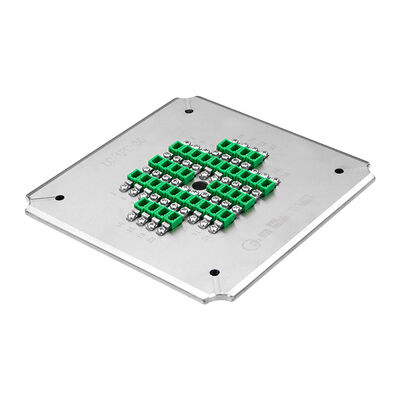

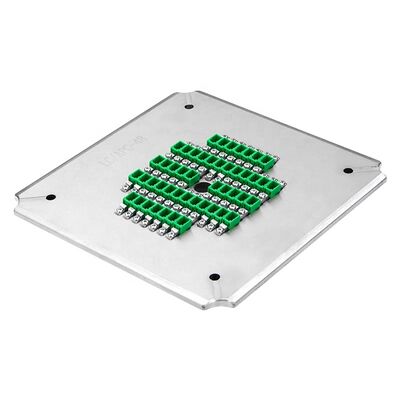

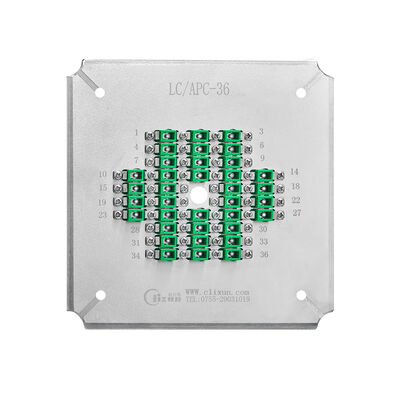

| مدل | LC-APC-24 | LC-APC-36 | LC-APC-48 |
|---|---|---|---|
| برند | CLX | CLX | CLX |
| نوع کانکتور | LC-APC | LC-APC | LC-APC |
| صورت پایانی | APC | APC | APC |
| قطر قفل | 1.25 میلی متر | 1.25 میلی متر | 1.25 میلی متر |
| ظرفیت | ۲۴ موقعیت | 36 موقعیت | ۴۸ موقعیت |
| از دست دادن ورودی | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| بازده از دست دادن | ≥60dB (UPC) | ≥60dB (UPC) | ≥60dB (UPC) |
| درخواست | اتصال کننده های LC APC گردآوری شده | ||
| مواد | فولاد ضد زنگ | ||
| ابعاد (L*W*H) | 174*174*26 میلی متر | ||
| وزن خالص / وزن ناخالص | 1.3 کیلوگرم / 1.5 کیلوگرم | ||
| ماشین آلات مناسب | ماشین پولیش CLX-02E، ماشین پولیش Seikoh Giken SFP-550 و ماشین های مشابه | ||
پاکسازی سطح نهایی با کیفیت بالا بدون لکه های سفید، بدون خراش و لبه های فیبر به وضوح قابل مشاهده.
| نوع کانکتور | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| از دست دادن ورودی | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| بازده از دست دادن | ≥55dB | ≥60dB | ≥30dB |
| پارامترها | معیارهای UPC | معیارهای APC |
|---|---|---|
| شعاع خم | 5 تا 25 میلی متر | 5 تا 12 میلی متر |
| آفست اوج | 0-50μm | 0-50μm |
| ارتفاع فیبر | -100~+50μm | -100~+50μm |
| زاویه | n/a | 8.00+/-0.50° |
شرکت شنژن چوانگ لیکسون اپتوالکتریک
در سال 2010 تاسیس شد، ما یک شرکت تجهیزات ارتباطات نوری است که ادغام تحقیق و توسعه، تولید، خدمات پس از فروش و خدمات فنی است. ما محصولات با کیفیت بالا را ارائه می دهیم,خدمات پس از فروش عالی و پشتیبانی فنی رایگان با راه حل های موثر برای مشکلات فنی در تولید کانکتور فیبر نوری.
ما يه کارخانه هستيم
MOQ یک قطعه است.
بله، ما نمونه ها رو فراهم میکنیم.
ما از طریق DHL یا FedEx در 4 تا 6 روز ارسال می کنیم، با زمان تنظیم شده بر اساس مقدار سفارش.
پرداخت پیش پرداخت یا روش های پرداخت چندگانه از جمله T/T و T/L.
گارانتی 1 ساله با تعمیرات رایگان (به استثنای مواد مصرفی). پس از گارانتی، لوازم جانبی در هزینه ارائه شده است.
بله، ما خدمات سفارشی را بر اساس نیازهای مشتری ارائه می دهیم.
نکات برجسته محصول
جک پولیش LC APC با کارایی بالا با ظرفیت 24 موقعیت. ساخته شده از فولاد سخت شده S136 برای دوام. افت بازگشت ≥60dB، افت درج ≤0.20dB، و بازده گذر اول 98-100% را به دست می آورد. سازگار با دستگاه های CLX-02E و SFP-550.
