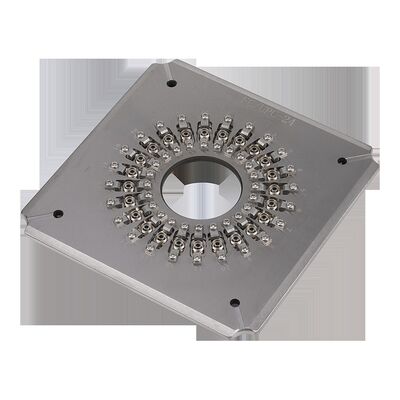

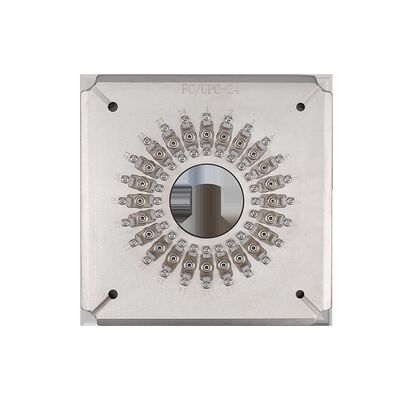

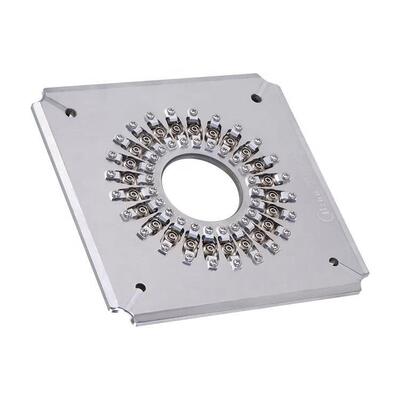

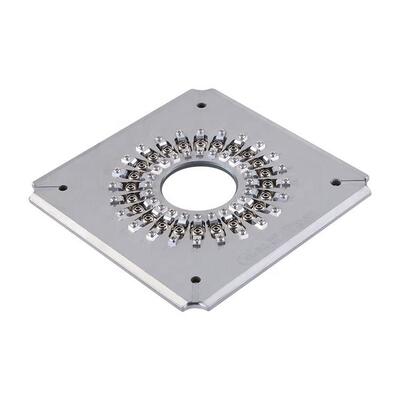

فولاد S136 FC UPC UPC UPC UPC UPC S136 FC UPC UPC
جزئیات محصول
| نوع رابط: | FC UPC | پایان چهره: | UPC |
|---|---|---|---|
| قطر: | 2.5 میلی متر | ظرفیت: | 24/32/36 موقعیت |
| از دست دادن درج: | 0.20db | ضرر برگشتی: | ≥55dB (UPC) |
| مواد: | فولاد ضد زنگ | بعد: | 174*174*26 میلی متر |
| وزن خالص: | 1.3 کیلوگرم | وزن ناخالص: | 1.5 کیلوگرم |
| ماشین های مناسب: | CLX-02E، SFP-550 | ضرر برگشت APC: | ≥60dB |
| از دست دادن MM: | 0.50db | MM بازگشت ضرر: | ≥30dB |
| شعاع انحنا: | 5-25 میلی متر (UPC)، 5-12 میلی متر (APC) | ||
| برجسته کردن |
فیکسچر پولیش استیل S136,24/32/36 کانکتور ظرفیت جک پولیش فیبر نوری,نگهدارنده پولیش ساختار IPC مستقل فشرده سازی FC UPC,24/32/36 Connectors Capacity Fiber Optic Polishing Jig,Independent Compression IPC Structure FC UPC Polishing Holder |
||
توضیحات محصول
- به طور خاص برای کانکتورهای FC/UPC (PC) طراحی شده است
- تغییرات ساده با کار ساده و انعطاف پذیر
- پولیش با کارایی بالا: 24، 32 یا 36 کانکتور در هر چرخه
- 98٪ ٪ 100٪ بهره وری از اولین عبور برای کیفیت سطح نهایی
- ساختار IPC با فشرده سازی مستقل برای هر کانکتور
- ≥98٪ نرخ عبور با تداخل (100٪ معمول بر اساس استانداردهای IEC)
- از دست دادن بازگشت APC ≥60dB، از دست دادن بازگشت UPC ≥55dB
- از دست دادن ورودی ≤0.20dB (معمولی)
- لوازم جانبی قابل تعویض برای افزایش عمر
- طرح های سفارشی در دسترس برای کانکتورهای SC، FC، ST، LC
| مدل | FC-UPC-24 | FC-UPC-32 | FC-UPC-36 |
|---|---|---|---|
| برند | CLX | CLX | CLX |
| نوع کانکتور | FC UPC | FC UPC | FC UPC |
| صورت پایانی | UPC | UPC | UPC |
| قطر قفل | 2.5 میلی متر | 2.5 میلی متر | 2.5 میلی متر |
| ظرفیت | ۲۴ موقعیت | 32 موقعیت | 36 موقعیت |
| از دست دادن ورودی | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| بازده از دست دادن | ≥55dB (UPC) | ≥55dB (UPC) | ≥55dB (UPC) |
| درخواست | کانکتورهای UPC FC گردآوری شده | کانکتورهای UPC FC گردآوری شده | کانکتورهای UPC FC گردآوری شده |
| مواد | فولاد ضد زنگ | ||
| ابعاد (L*W*H) | 174*174*26 میلی متر | ||
| وزن خالص / وزن ناخالص (کیلوگرم) | 1.3 کیلوگرم / 1.5 کیلوگرم | ||
| ماشین آلات مناسب | ماشین پولیش CLX-02E، ماشین پولیش Seikoh Giken SFP-550 و ماشین های مشابه | ||
| نوع کانکتور | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| از دست دادن ورودی | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| خسارت بازده | ≥55dB | ≥60dB | ≥30dB |
| پارامترها | معیارهای UPC | معیارهای APC |
|---|---|---|
| شعاع خم | 5 تا 25 میلی متر | 5 تا 12 میلی متر |
| آفست اوج | 0-50μm | 0-50μm |
| ارتفاع فیبر | -100~+50μm | -100~+50μm |
| زاویه | n/a | 8.00+/-0.50° |
نکات برجسته محصول
دستگاه پولیش فیبر FC/UPC با راندمان بالا تا 36 کانکتور را در هر چرخه با راندمان 98 تا 100 درصد اولین گذر صیقل می دهد. ساخته شده از فولاد ضد زنگ بادوام، تلفات درج کم (≤0.20dB) و افت بازگشت بالا (≥55dB) را تضمین می کند. طراحی قابل تعمیر و گزینه های سفارشی موجود است.
