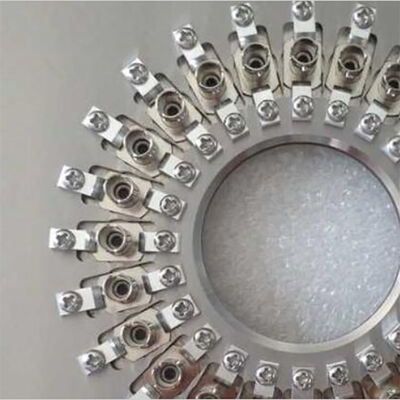

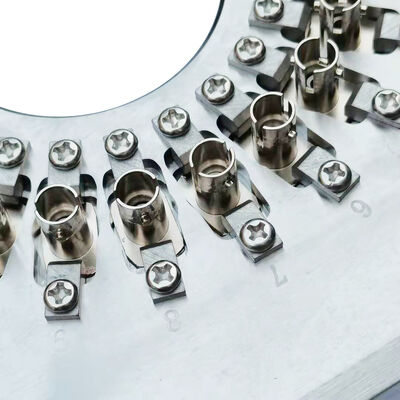

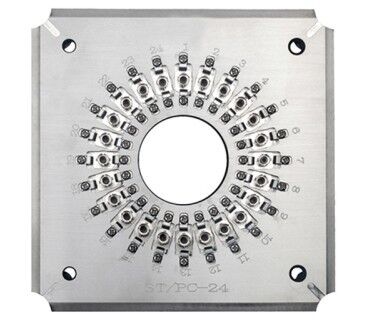

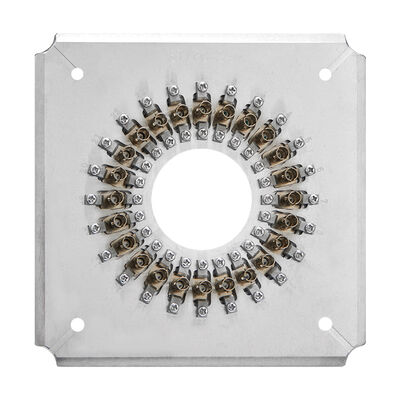

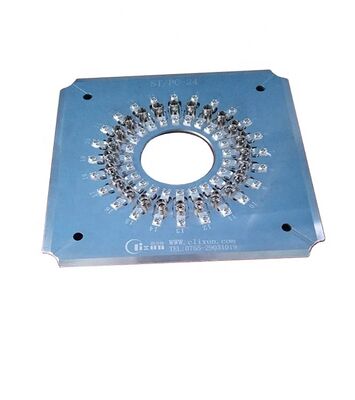

ST فیبر نوری 24/32 کانکتور پولیشینگ فکسچر با فولاد ضد زنگ سخت S136 برای کارایی بالا و از دست دادن ورودی ≤0.20dB
جزئیات محصول
| مواد: | فولاد ضد زنگ سخت شده s136 | اندازه: | 174mmx174mmx26mm |
|---|---|---|---|
| وزن خالص: | 1.2 کیلوگرم | تعداد فیبر: | 24,32 |
| از دست دادن درج: | 0.20db | ضرر برگشتی: | ≥55dB (PC) |
| قطر: | 2.5 میلی متر | ظرفیت: | 24 موقعیت، 32 موقعیت |
| نوع چهره انتهایی: | کامپیوتر، APC | شعاع انحنا: | 5-25 میلی متر (UPC)، 5-12 میلی متر (APC) |
| افست آپکس: | 0-50 میکرومتر | ارتفاع فیبر: | -100~+50μm |
| زاویه: | 8.00+/-0.50 درجه (APC) | وزن ناخالص: | 2.0 کیلوگرم |
| ماشین های مناسب: | CLX-02E، Seikoh Giken SFP-550 | ||
| برجسته کردن |
فیکسچر پولیش استیل سخت شده S136,کانکتورهای 24/32 در یک چرخه پولیش فیبر نوری,هولدر پولیش کانکتور ST ≤0.20dB Loss Insertion,24/32 Connectors in One Cycle Fiber Optic Polishing Jig,Insertion Loss ≤0.20dB ST Connector Polishing Holder |
||
توضیحات محصول
- که به طور خاص برای کانکتورهای ST-PC طراحی شده اند
- آسان برای تغییر jigs با کار ساده و انعطاف پذیر
- کارایی بالا: تا 24 یا 32 کانکتور را در یک چرخه پولیش می کند
- تولید اولین پاس برای کیفیت صفحه پایان به 98٪ ٪ 100٪ می رسد
- ساختار IPC با فشرده سازی مستقل برای هر کانکتور
- نرخ عبور با تداخل ≥98٪ (معمولا 100٪، بر اساس استانداردهای IEC)
- از دست دادن بازگشت PC ≥55dB، از دست دادن ورودی ≤0.20dB (معمول)
- لوازم جانبی قابل تعویض طول عمر خدمات را افزایش می دهد
- ساخته شده از فولاد سخت S136 با کیفیت بالا برای دوام
- در دسترس با جیگ ها برای کانکتورهای SC، FC، ST، LC و طرح های سفارشی
| مدل | ST-PC-24 | ST-PC-32 | ST-APC-26 |
|---|---|---|---|
| برند | CLX | CLX | CLX |
| نوع کانکتور | ST PC | ST PC | ST APC |
| صورت پایانی | PC | PC | APC |
| قطر قفل | 2.5 میلی متر | 2.5 میلی متر | 2.5 میلی متر |
| ظرفیت | ۲۴ موقعیت | 32 موقعیت | ۲۶ موقعیت |
| از دست دادن ورودی | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| بازده از دست دادن | ≥55dB (PC) | ≥55dB (PC) | ≥60dB (APC) |
| درخواست | اتصال کننده های ST PC گردآوری شده | اتصال کننده های ST PC گردآوری شده | اتصال کننده های ST APC گردآوری شده |
| مواد | فولاد ضد زنگ S136 | ||
| ابعاد (L*W*H) | 174*174*26 میلی متر | ||
| وزن خالص / وزن ناخالص | 1.5 کیلوگرم / 2.0 کیلوگرم | ||
| ماشین آلات مناسب | ماشین پولیش CLX-02E، ماشین پولیش Seikoh Giken SFP-550 و ماشین های مشابه | ||
| نوع کانکتور | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| از دست دادن ورودی | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| بازده از دست دادن | ≥55dB | ≥60dB | ≥30dB |
| نه، نه | پارامترها | معیارهای UPC | معیارهای APC |
|---|---|---|---|
| 1. | شعاع خم | 5 تا 25 میلی متر | 5 تا 12 میلی متر |
| 2. | آفست اوج | 0-50μm | 0-50μm |
| 3. | ارتفاع فیبر | -100~+50μm | -100~+50μm |
| 4. | زاویه | n/a | 8.00+/-0.50° |
در سال 2010 تاسیس شد، Shenzhen Chuanglixun Optoelectronic Equipment Co، Ltd یک شرکت تجهیزات ارتباطات نوری است که تحقیقات و توسعه، تولید،خدمات پس از فروش و خدمات فنیما نه تنها محصولات با کیفیت بالا را می فروشیم و خدمات پس از فروش خوبی را ارائه می دهیم، بلکه پشتیبانی فنی رایگان را به مشتریان خود ارائه می دهیم.برای مشکلات فنی در تولید کانکتورهای فیبر نوری، ما راه حل های موثری ارائه می دهیم.
نکات برجسته محصول
دستگاه پولیش فیبر نوری ST تا 32 کانکتور ST-PC را در هر چرخه با کاهش ≤0.20dB و افت بازگشت ≥55dB پولیش می دهد. ساخته شده از فولاد سخت شده S136 برای دوام. بازدهی بالای 98 تا 100 درصد در اولین گذر. 2 سال گارانتی MOQ 1pc.
