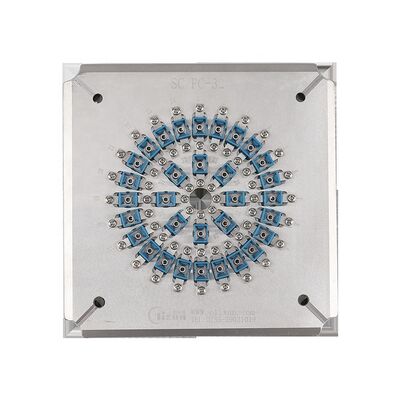

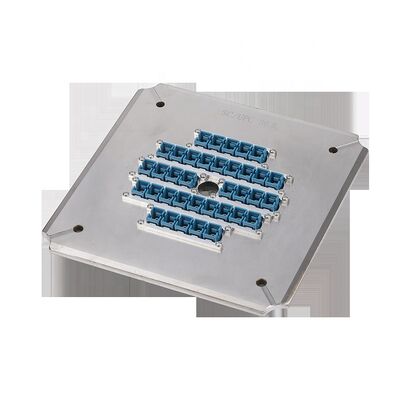

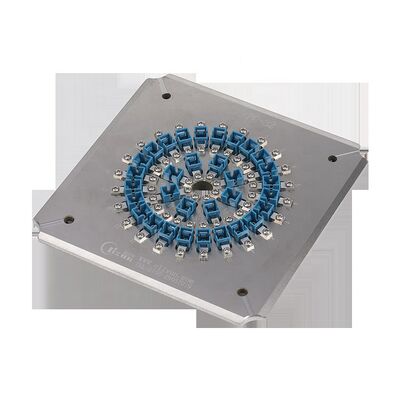

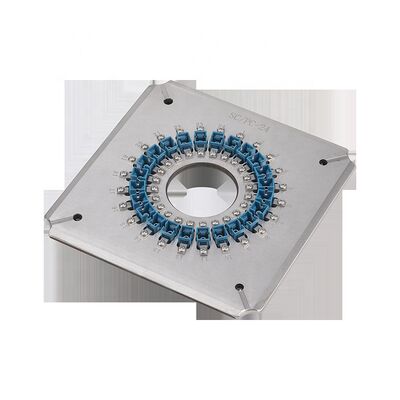

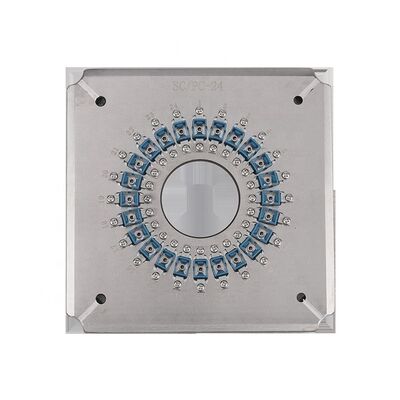

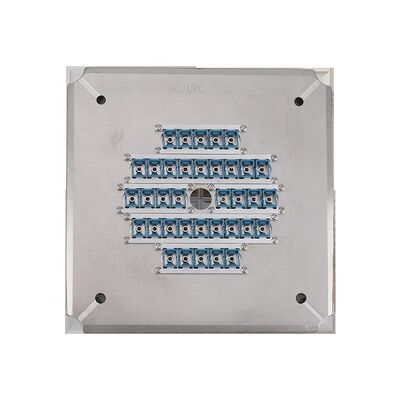

استیل ضد زنگ S136 فیبر نوری پولیشینگ جیگ با 24 32 36 پورت و ضایعات ورودی ≤0.20dB برای کانکتورهای SC UPC
جزئیات محصول
| مواد: | فولاد ضد زنگ سخت شده s136 | اندازه: | 174mmx174mmx26mm |
|---|---|---|---|
| وزن خالص: | 1.5 کیلوگرم | تعداد فیبر: | 24,32,36 |
| از دست دادن درج: | 0.20db | ضرر برگشتی: | ≥55dB (PC)، ≥60dB (APC) |
| قطر: | 2.5 میلی متر | ظرفیت: | 24 موقعیت، 32 موقعیت، 36 موقعیت |
| پایان چهره: | کامپیوتر | شعاع انحنا: | 5-25 میلی متر (UPC)، 5-12 میلی متر (APC) |
| افست آپکس: | 0-50 میکرومتر | ارتفاع فیبر: | -100~+50μm |
| زاویه: | 8.00+/-0.50 درجه (APC) | بازده پاس اول: | 98٪ تا 100٪ |
| نرخ عبور تداخل: | ≥98٪ | ||
| برجسته کردن |
فیکسچر پولیش استیل سخت شده S136,24 32 36 پورت جک پولیش فیبر نوری,هولدر پولیش SC UPC ≤0.20dB Loss Insertion,24 32 36 Ports Fiber Optic Polishing Jig,Insertion Loss ≤0.20dB SC UPC Polishing Holder |
||
توضیحات محصول
- طراحی شده به طور خاص برای کانکتورهای SC/PC با تغییر آسان جیگ
- کارایی بالا: 24، 32 یا 36 کانکتور در هر چرخه را پولیش می کند
- بهره وری اولین گذر 98 تا 100 درصد برای کیفیت صفحه نهایی است.
- ساختار IPC با فشرده سازی مستقل برای هر کانکتور
- عملکرد عالی: از دست دادن بازگشت APC ≥60dB، از دست دادن بازگشت UPC ≥55dB
- از دست دادن ورودی ≤0.20dB (معمولی)
- لوازم جانبی قابل تعویض طول عمر خدمات را افزایش می دهد
- پیکربندی های سفارشی برای کانکتورهای SC، FC، ST، LC
| مدل | SC-PC-24 | SC-PC-32 | SC-PC-36 |
|---|---|---|---|
| برند | CLX | CLX | CLX |
| نوع کانکتور | SC PC | SC PC | SC PC |
| صورت پایانی | PC | PC | PC |
| قطر قفل | 2.5 میلی متر | 2.5 میلی متر | 2.5 میلی متر |
| ظرفیت | ۲۴ موقعیت | 32 موقعیت | 36 موقعیت |
| از دست دادن ورودی | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| بازده از دست دادن | ≥55dB (APC) | ≥55dB (APC) | ≥55dB (PC) |
| مواد | فولاد ضد زنگ S136 | ||
| ابعاد (L*W*H) | 174*174*26 میلی متر | ||
| وزن خالص / وزن ناخالص | 1.5 کیلوگرم / 2.0 کیلوگرم | ||
| ماشین آلات مناسب | ماشین پولیش CLX-02E، ماشین پولیش Seikoh Giken SFP-550 و ماشین های مشابه | ||
| نوع کانکتور | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| از دست دادن ورودی | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| بازده از دست دادن | ≥55dB | ≥60dB | ≥30dB |
| پارامترها | معیارهای UPC | معیارهای APC |
|---|---|---|
| شعاع خم | 5 تا 25 میلی متر | 5 تا 12 میلی متر |
| آفست اوج | 0-50μm | 0-50μm |
| ارتفاع فیبر | -100~+50μm | -100~+50μm |
| زاویه | n/a | 8.00+/-0.50° |
یک نقل قول رایگان دریافت کنید
نکات برجسته محصول
دستگاه پولیش فیبر SC/PC با کارایی بالا با فولاد سخت شده S136 برای دوام. 24 تا 36 کانکتور را در هر چرخه با بازده گذر اول 98 تا 100 درصد پولیش می دهد. مطابق با استانداردهای IEC: ≤0.20dB از دست دادن درج، ≥55dB از دست دادن بازگشت. قابل تنظیم برای اتصالات SC/FC/ST/LC.
