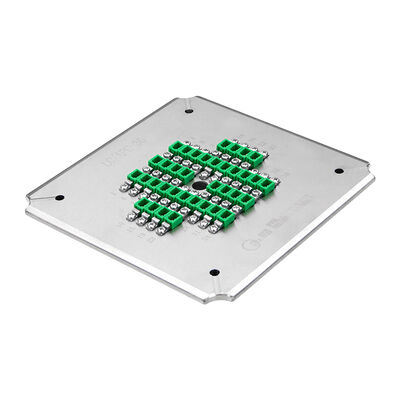

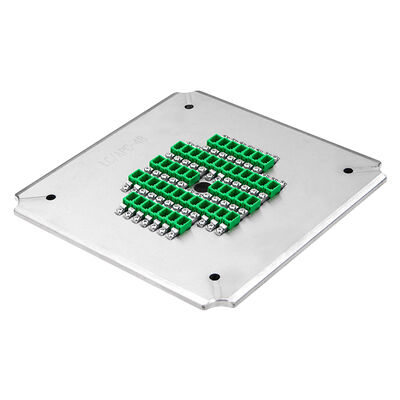

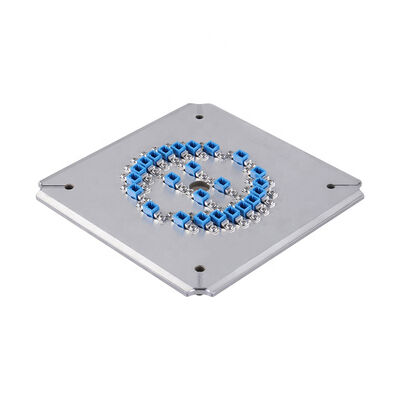

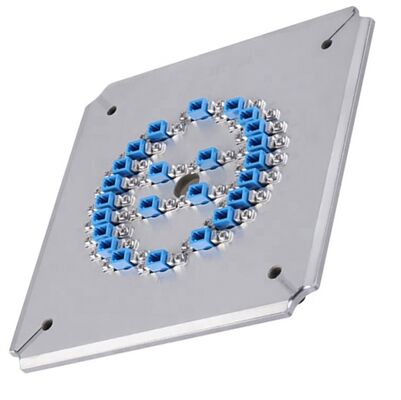

24 هسته LC-APC پولیشینگ فکسچر با فولاد ضد زنگ S2316 برای پولیش فیبر نوری با کارایی بالا
جزئیات محصول
| تعداد فیبر: | 24 | وزن: | 1.5 کیلوگرم |
|---|---|---|---|
| ابعاد: | 174mm*174mm*26mm | نوع رابط: | LC APC |
| پایان چهره: | APC | قطر: | 1.25 میلی متر |
| ظرفیت: | 24 موقعیت | از دست دادن درج: | 0.20db |
| ضرر برگشتی: | ≥60dB (PC) | مواد: | فولاد ضد زنگ |
| وزن خالص: | 1.3 کیلوگرم | وزن ناخالص: | 1.5 کیلوگرم |
| شعاع انحنا: | 5-25 میلی متر | افست آپکس: | 0-50 میکرومتر |
| ارتفاع فیبر: | -100~+50μm | ||
| برجسته کردن |
فیکسچر پولیش 24 هسته ای,جک پولیش فیبر نوری از جنس استنلس استیل S2316,نگهدارنده پولیش LC-APC با کارایی بالا,Stainless Steel S2316 Fiber Optic Polishing Jig,High Efficiency LC-APC Polishing Holder |
||
توضیحات محصول
- که به طور خاص برای کانکتورهای LC/APC طراحی شده اند
- تعویض آسان جیگ با کار ساده و انعطاف پذیر
- کارایی بالا: 24، 36 یا 48 کانکتور در هر چرخه را پولیش می کند
- تولید اولین گذر برای کیفیت صفحه پایان به 98-100٪ می رسد
- ساختار IPC با فشرده سازی مستقل برای هر کانکتور
- از دست دادن بازگشت APC ≥60dB، از دست دادن ورودی ≤0.20dB (معمول)
- لوازم جانبی قابل تعویض طول عمر خدمات را افزایش می دهد

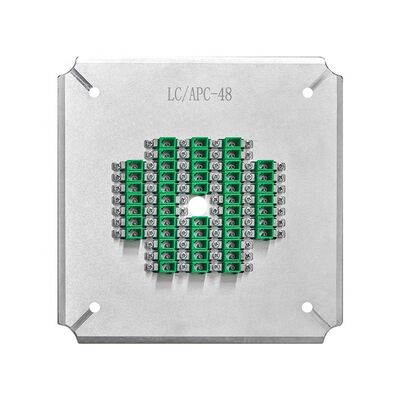

| مدل | LC-APC-24 | LC-APC-36 | LC-APC-48 |
|---|---|---|---|
| برند | CLX | CLX | CLX |
| نوع کانکتور | LC APC | LC APC | LC APC |
| صورت پایانی | APC | APC | APC |
| قطر قفل | 1.25 میلی متر | 1.25 میلی متر | 1.25 میلی متر |
| ظرفیت | ۲۴ موقعیت | 36 موقعیت | ۴۸ موقعیت |
| از دست دادن ورودی | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| بازده از دست دادن | ≥60dB (PC) | ≥60dB (PC) | ≥60dB (PC) |
| درخواست | اتصال کننده های LC APC گردآوری شده | اتصال کننده های LC APC گردآوری شده | اتصال کننده های LC APC گردآوری شده |
| مواد | فولاد ضد زنگ | ||
| ابعاد (L*W*H) | 174*174*26 میلی متر | ||
| وزن خالص / وزن ناخالص | 1.3 کیلوگرم / 1.5 کیلوگرم | ||
| ماشین آلات مناسب | ماشین پولیش CLX-02E، ماشین پولیش Seikoh Giken SFP-550 و ماشین های مشابه | ||
| نوع کانکتور | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| از دست دادن ورودی | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| بازده از دست دادن | ≥55dB | ≥60dB | ≥30dB |
| پارامتر | معیارهای UPC | معیارهای APC |
|---|---|---|
| شعاع خم | 5 تا 25 میلی متر | 5 تا 12 میلی متر |
| آفست اوج | 0-50μm | 0-50μm |
| ارتفاع فیبر | -100~+50μm | -100~+50μm |
| زاویه | n/a | 8.00+/-0.50° |
نکات برجسته محصول
دستگاه پولیش 24 هسته ای LC-APC کیفیت فوق العاده ای را با افت برگشتی ≥60dB و تلفات درج ≤0.20dB ارائه می دهد. دارای ساختار فولادی مقاوم در برابر سایش، ساختار IPC برای فشرده سازی مستقل و گزینه های قابل تنظیم. با بهره برداری آسان 98 تا 100 درصد بازده عبور اول را به دست می آورد.
