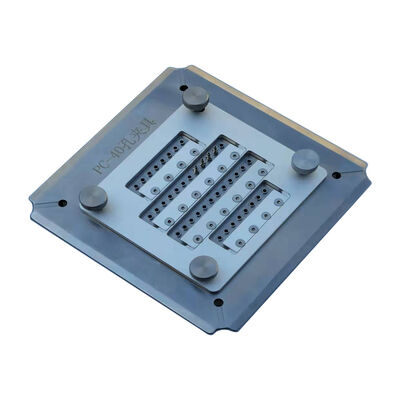

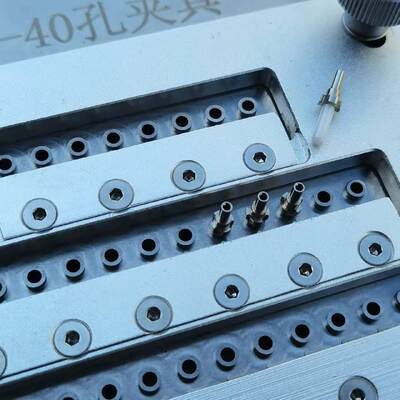

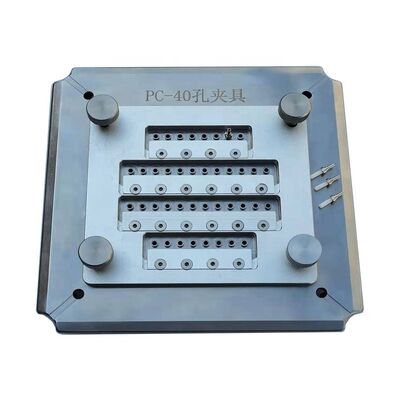

40 پورت فیبر نوری ژگ پولیش با فولاد ضد زنگ S136 برای از دست دادن ورودی ≤0.20dB
جزئیات محصول
| مواد: | فولاد ضد زنگ S136 | ابعاد: | 174mmx174mmx7.2mm |
|---|---|---|---|
| وزن خالص: | 1.5 کیلوگرم | از دست دادن درج: | 0.20db |
| ضرر برگشتی: | ≥55dB | تعداد فیبر: | 40 |
| قطر فرول فیبر: | 2.5 میلی متر | از دست دادن درج SM/UPC: | 0.20db |
| از دست دادن درج SM/APC: | 0.20db | از دست دادن درج MM/UPC: | 0.50db |
| ضرر برگشت SM/UPC: | ≥55dB | ضرر برگشت SM/APC: | ≥60dB |
| ضرر برگشت MM/UPC: | ≥30dB | شعاع انحنا: | 5-25 میلی متر (UPC)، 5-12 میلی متر (APC) |
| افست آپکس: | 0-50 میکرومتر | ||
| برجسته کردن |
فیکسچر پولیش 40 پورت,جک پولیش فیبر نوری از جنس استنلس استیل S136,فیکسچر پولیش فرول فیبر ≤0.20dB Loss Insertion,Stainless Steel S136 Fiber Optic Polishing Jig,Insertion Loss ≤0.20dB Fiber Ferrule Polishing Fixture |
||
توضیحات محصول

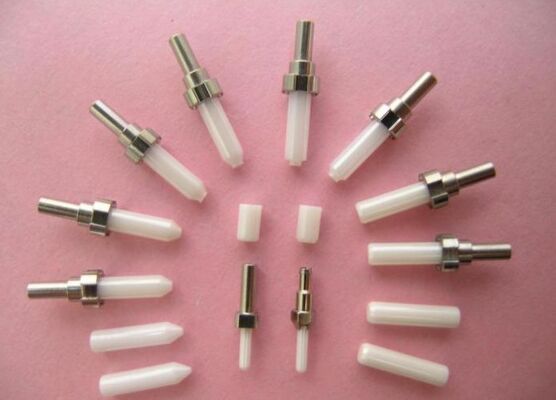

- طراحی شده برای FC، SC، ST، LC/PC 2.5mm فیبر نوری اتصال فروول
- آسان برای تغییر jigs با کار ساده و انعطاف پذیر
- کارایی بالا - در یک چرخه تا 40 فیروال اتصال را تمیز می کند
- تولید اولین پاس برای کیفیت صفحه پایان به 98٪ ٪ 100٪ می رسد
- ساختار IPC با فشرده سازی مستقل برای هر کانکتور
- از دست دادن بازگشت UPC ≥55dB، از دست دادن ورودی ≤0.20dB (معمول)
- لوازم جانبی قابل تعویض طول عمر خدمات را به طور قابل توجهی افزایش می دهد
- طرح های سفارشی در دسترس برای کانکتورهای SC، FC، ST بر اساس نیازهای مشتری
| مدل | PC |
|---|---|
| اندازه | 174mm x 174mm x 7.2mm |
| وزن خالص | 1.5 کیلو |
| وزن بسته بندی | 1.7 کيلوگرم |
| مواد | فولاد ضد زنگ S136 |
| درخواست | نگهدارنده فايبر نوري وصل كننده ها Ferrule و پوليش |
| قطر فیبر فیروول | 2.5 میلی متر |
| از دست دادن ورودی | ≤0.20dB |
| بازده از دست دادن | ≥55dB |
| تعداد فیبر | 40 |
| مقدار تولیدی | یک قطعه |
| نوع کانکتور | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| از دست دادن ورودی | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| بازده از دست دادن | ≥55dB | ≥60dB | ≥30dB |
| نه، نه | پارامترها | معیارهای UPC | معیارهای APC |
|---|---|---|---|
| 1 | شعاع خم | 5 تا 25 میلی متر | 5 تا 12 میلی متر |
| 2 | آفست اوج | 0-50μm | 0-50μm |
| 3 | ارتفاع فیبر | -100~+50μm | -100~+50μm |
| 4 | زاویه | n/a | 8.00+/-0.50° |
نکات برجسته محصول
تا 40 کانکتور FC/SC/ST را در هر چرخه با کاهش ≤0.20dB و افت بازگشت ≥55dB پولیش میدهد. فولاد سخت شده S136 دوام و عملکرد 98 تا 100٪ در اولین گذر را تضمین می کند. طرح های قابل تنظیم در دسترس است.
